Retrofit de cuadros de control: modernizar sin sustituir toda la máquina

En resumen: Modernizar no es cambiar piezas al azar. Primero se documenta el estado real, se identifica lo obsoleto y se define qué funciones deben mantenerse o mejorar.

Cuándo tiene sentido un retrofit

Una máquina mecánicamente válida puede quedar condicionada por contactores, fuentes, relés o controladores sin repuesto. También puede necesitar nuevas seguridades, señales o regulación de velocidad.

El retrofit resulta interesante cuando permite recuperar mantenibilidad y disponibilidad sin rehacer elementos que todavía cumplen su función.

• Componentes descatalogados.
• Averías repetitivas y difíciles de diagnosticar.
• Falta de documentación fiable.
• Necesidad de nuevas señales o control.

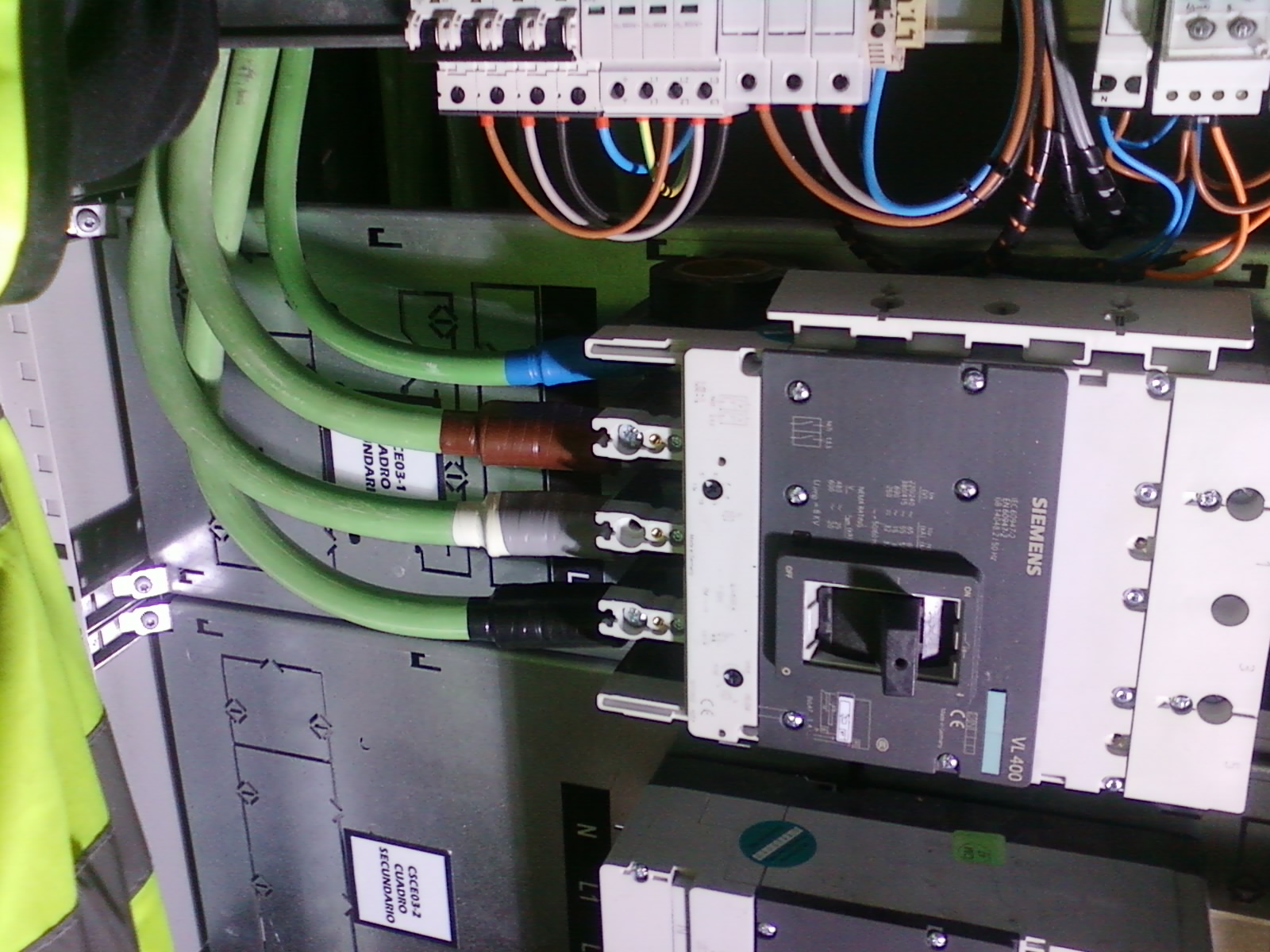

Documentar antes de desconectar

Se fotografían conexiones, se identifican bornas y se contrasta el esquema con la realidad. Las modificaciones históricas no documentadas son uno de los mayores riesgos.

Con esa información se prepara una secuencia de sustitución y una relación clara entre señal antigua y nueva.

Diseñar la transición y las pruebas

No basta con que el componente nuevo tenga una función parecida. Hay que revisar tensiones, lógica, tiempos, protecciones, potencia de maniobra y comportamiento ante fallo.

Las pruebas deben cubrir funcionamiento normal, paradas, alarmas y recuperación. Cuando el proceso no puede detenerse mucho tiempo, parte del trabajo se prepara previamente.

Entregar un cuadro mejor documentado

La modernización debe dejar esquemas, numeración y referencias actualizados. El objetivo no es crear una nueva dependencia, sino facilitar futuras intervenciones.

ELGATEC valora proyectos de retrofit para empresas, fabricantes e instaladores de Galicia.

Preguntas frecuentes

¿Se puede conservar parte del cuadro?

Sí, si su estado, capacidad y compatibilidad lo permiten. La revisión define qué se reutiliza.

¿Un retrofit obliga a cambiar el PLC?

No siempre. Depende de disponibilidad, programa, comunicaciones y funciones nuevas.

¿Se puede preparar el cuadro antes de parar la máquina?

En algunos proyectos sí. La planificación previa reduce el tiempo de intervención en campo.

Información relacionada

• Diseño y retrofit de cuadros
• Cuadros eléctricos y protecciones
• Fabricación de cuadros a medida

Cuándo compensa modernizar un cuadro industrial

Un retrofit de cuadros de control puede ser una alternativa interesante cuando la máquina sigue siendo mecánicamente válida, pero la electrónica está descatalogada, el cableado resulta difícil de mantener o faltan protecciones y comunicaciones actuales. Modernizar por fases permite conservar parte de la instalación y reducir el tiempo de parada.

El proyecto debe comenzar con un inventario de entradas y salidas, tensiones, motores, sensores, variadores, protocolos y secuencias de seguridad. Después se define qué se conserva, qué se sustituye y cómo se validará el programa. No basta con cambiar un PLC: hay que comprobar compatibilidades, disipación, etiquetado y documentación.

Pruebas y puesta en marcha

Antes de devolver la máquina a producción se realizan pruebas en vacío, comprobación de seguridades, simulación de fallos y validación del ciclo completo. Una memoria final con esquemas, copias de seguridad y referencias facilita el mantenimiento posterior.

Fases de un retrofit de cuadro de control

La primera fase es documentar la máquina existente: esquemas, cableado, entradas y salidas, motores, sensores, tensiones y elementos de seguridad. Después se define la arquitectura nueva y se prepara una lista de materiales compatible con el espacio disponible y las condiciones de trabajo.

Durante el montaje se identifican los conductores, se separan potencia y control, se revisan protecciones y se deja una copia de los programas y parámetros. Las pruebas deben incluir el sentido de giro, finales de carrera, paradas de emergencia, alarmas, comunicaciones y comportamiento ante pérdida de alimentación.

Cómo reducir el riesgo de parada

Cuando la producción no puede detenerse durante mucho tiempo, puede prepararse parte del cuadro en taller, planificar la sustitución por fases y conservar temporalmente los elementos que siguen siendo fiables. Una memoria de cambios facilita el mantenimiento y evita depender de una única persona.

Documentación final del retrofit

La entrega debe incluir esquemas actualizados, referencias de los componentes, parámetros de variadores, copia del programa y una relación de pruebas realizadas. También conviene explicar las diferencias respecto al cuadro antiguo para que el personal de mantenimiento conozca los nuevos puntos de corte, alarmas y elementos de seguridad.

Una modernización bien documentada alarga la vida útil de la máquina y permite que futuras reparaciones se realicen con menos incertidumbre.

Compatibilidad y continuidad industrial

Antes de sustituir componentes hay que comprobar tensiones, protocolos, sensores, motores y condiciones de seguridad. Mantener una parte del sistema puede reducir el tiempo de puesta en marcha, pero solo si los elementos antiguos siguen siendo compatibles y están correctamente documentados.

El retrofit también es una oportunidad para mejorar el acceso al cableado, incluir reserva de espacio, actualizar protecciones y ordenar la señalización. Estas mejoras ayudan al personal de mantenimiento y reducen el riesgo de que una avería sencilla detenga toda la máquina.

Informe de entrega

La entrega debe incluir planos finales, parámetros, copias de seguridad, pruebas realizadas y recomendaciones. Una documentación completa permite repetir el ciclo de forma segura y planificar futuras ampliaciones.
