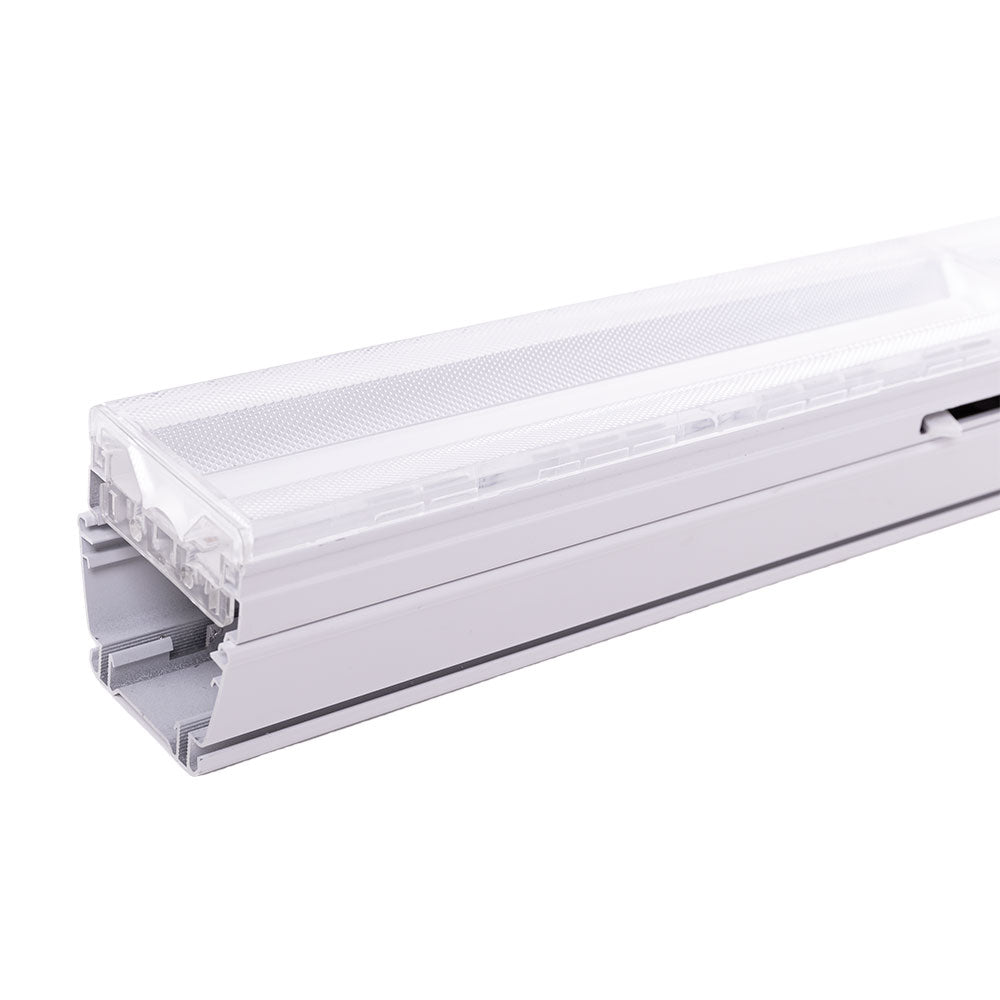

Monta una óptica de Policarbonato de Apertura 90º que ofrece una iluminación óptima en pasillos y zonas de paso. Puede conectarse en serie y crear estructuras lumínicas lineales.

Su conexionado eléctrico está formado por 7 hilos de sección 2.5 mm2. La luminaria puede transportar tres fases eléctricas y el neutro (L1, L2, L3, N).

Se aísla eléctricamente conectando la toma tierra (GND). Para regular la intensidad lumínica de la Luminaria Lineal LED conecta el regulador DALI a los hilos DIM1 y DIM2.

El conexionado dispone de una parte móvil para que podamos elegir la línea eléctrica con la que queremos alimentar el driver de la Luminaria Lineal LED. Así podremos realizar tres encendidos independientes en todo el tramo de Barras Lineales.

Por ejemplo, si conectamos 30 barras lineales en serie podemos seleccionar que las 10 primeras se alimentes con L1, las 10 siguientes con L2, y las 10 últimas con L3. Así con un interruptor triple podríamos decidir el grupo de luminarias que queremos encendidas.

Diseñada para su uso en c
