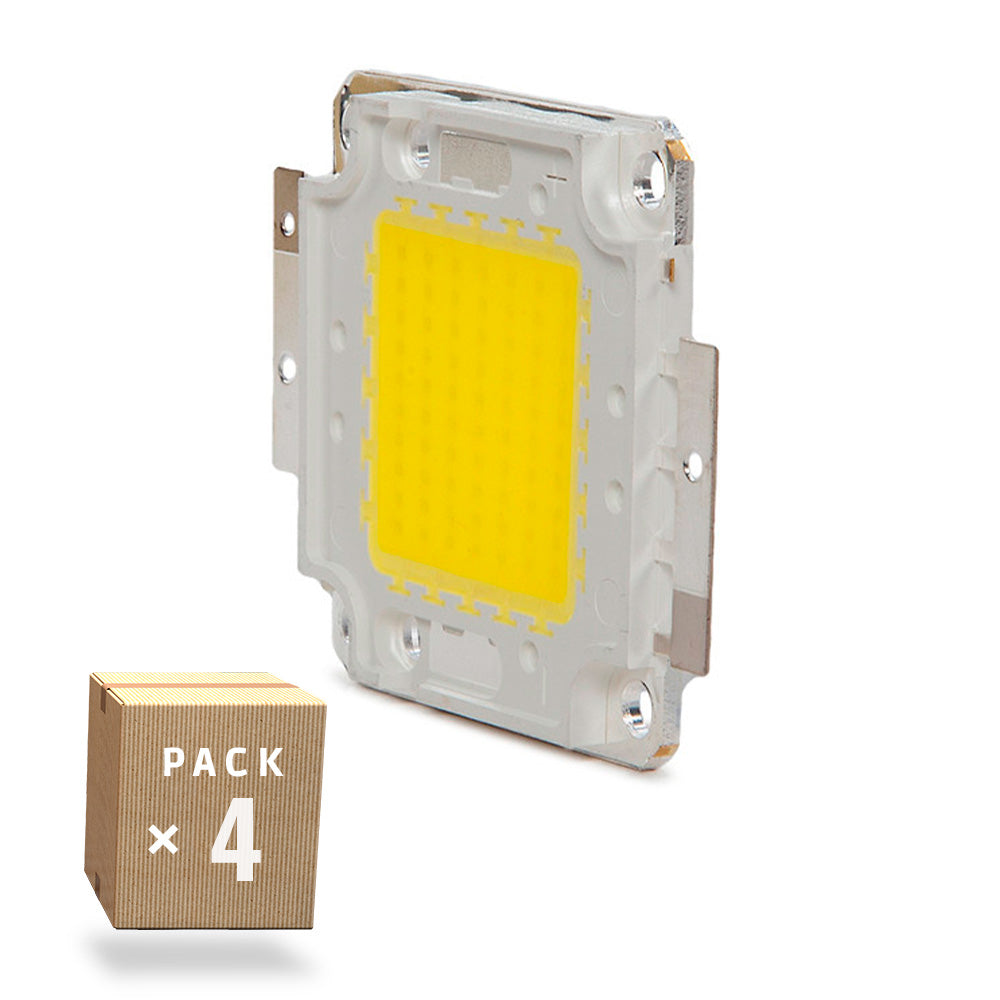

Estos LEDs se presentan recubiertos por una especie de silicona rodeada por un plástico blanco, apoyado en una base de metal que actúa como placa predisipadora. La placa de metal presenta cuatro orificios en sus extremos con el fin de atornillarlos a la pared o a la superficie donde deban exhibirse.

A través de las marcas del signo más ( ) y el menos (-) se señala la parte que corresponde a la polaridad positiva y negativa, respectivamente. Debido a su base metálica, deben ser montados sobre otra superficie disipadora para evitar las altas temperaturas.

Los LEDs High Power COB cuentan con cuatro conectores,2 de polaridad positiva y 2 negativa,desde las cuales es posible conectarlos soldándolos mediante un punto de estaño. Utilidades: Individual: alimentación del LED directa desde la fuente de alimentación por medio de una fuente regulada o bien con el uso de resistencias o reguladores.

Se deberá suministrar al LED la tensión deseada dentro de los valores de trabajo. Configuración paralela:alimentación de un grupo de LEDs conectando todos los ánodos juntos y todos los cátodos juntos,utilizando la tensión requerida regulada por una sola resistencia en serie.

Configuración en serie:alimentació
